ULT24系列 電荷輸出型壓電加速度傳感器 |
|

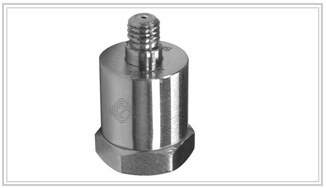

產品名稱：壓電加速度傳感器 |
|
產品描述： ULT24系列電荷輸出型壓電加速度傳感器,結構設計先進,具有很寬的工作溫度范圍,寬的動態量程,寬的頻率范圍(可用頻率>10kHz),安裝方便，應用廣泛。可與電荷放大器配合使用，完成頻率范圍：0.1Hz-20kHz，量程：0.00005g-30000g 的振動、沖擊測量。 |
|
 |
性能指標： |
型號 |
電荷靈敏度 pc/g |
頻率范圍
(±10％)
Hz |
諧振
頻率
kHz |
橫向靈敏度% |
幅值線性
(±10%)g |
質量gm |
使用溫度范圍℃ |
安裝
螺紋mm |
內部
結構 |
用途及特點 |
ULT2401/V |
20 |
1-12000 |
40 |
≤5 |
1000 |
21/16 |
-20～+120 |
M5 |
中心
壓縮 |
單軸向,寬頻帶, 通用測振 |
ULT2402/V |
20 |
0.2-10000 |
30 |
≤5 |
1000 |
16/14 |
-40～ +150 |
M5 |
三角
剪切 |
單軸向,高精度, 通用測振 |
ULT2403/V |
50 |
0.2-9000 |
27 |
≤5 |
1500 |
17/15 |
-40～+150 |
M5 |
隔離
剪切 |
單軸向,高精度, 基樁測振 |
ULT2404/V |
100 |
0.2-7700 |
23 |
≤5 |
2000 |
32/28 |
-40～+150 |
M5 |
隔離
剪切 |
單軸向,高精度, 通用測振 |
ULT2405 |
300 |
0.2-4000 |
12 |
≤5 |
300 |
70 |
-40～+150 |
M5 |
隔離
剪切 |
單軸向,高精度, 通用測振 |
ULT2406/V |
1300 |
0.1-2000 |
8 |
≤5 |
100 |
110 |
-40～+150 |
M5 |
隔離
剪切 |
單軸向,高靈敏度,
低頻測振 |
ULT2407D |
0.01 |
1-20000 |
60 |
≤5 |
50000 |
5 |
-50～+150 |
M5 |
|
單軸向,
大沖擊測量 |
ULT2407V |
0.02 |
1-20000 |
60 |
≤5 |
30000 |
5 |
-50～+150 |
M5 |
|
單軸向,
大沖擊測量 |
ULT2408V |
3 |
1-18000 |
55 |
≤5 |
20000 |
3 |
-40～+150 |
M3 |
剪切 |
單軸向,大振動,沖擊測量 |
ULT2409/V |
10 |
1-13000 |
45 |
≤5 |
5000 |
15 |
-20～+120 |
M5 |
中心
壓縮 |
單軸向,
沖擊測量 |
ULT2412/H |
100 |
0.2-7000 |
18 |
≤5 |
2000 |
85 |
-40～+150
-40～+200 |
3-M4 |
隔離
剪切 |
單軸向,高溫、長期測振 |
ULT2415 |
5000 |
0.1-300 |
1.2 |
≤5 |
50 |
160 |
-40～+150 |
M5 |
隔離
剪切 |
單軸向,低頻,
小g測振 |
ULT2423 |
0.05 |
1-10000 |
40 |
≤5 |
100000 |
10 |
-20～+80 |
M6×0.75-8(外) |
|
單軸向,
沖擊測量 |
ULT2424 |
1 |
1-15000 |
50 |
≤5 |
2000 |
1.8 |
-54～+150 |
M5 |
|
單軸向,
微型沖擊測量 |
ULT2410 |
30 |
0.1-4000 |
13 |
≤5 |
500 |
60 |
-40～+150 |
M5 |
環形
剪切 |
三軸向,
通用測振 |
ULT2411 |
300 |
0.1-1000 |
5 |
≤5 |
300 |
250 |
-40～+150 |
M5 |
隔離
剪切 |
三軸向,
通用測振 |
ULT2417 |
30 |
0.1-4000 |
13 |
≤5 |
500 |
60 |
-40～+150 |
2-M4 |
隔離
剪切 |
三軸向,
座墊內裝傳感器 |
ULT2419 |
2 |
1-20000 |
59 |
≤5 |
30000 |
15 |
-40～+150 |
M5 |
隔離
剪切 |
三軸向,大振動,
沖擊測振 |
|
注：
1. 型號后綴為 V 的產品為頂端輸出
2.凡剪切結構者環境特性好
3.在低頻段使用時需要考慮電荷放大器的下限頻率
|
|
